ChannelHandler

整体体系

ChannelHandler-Struct

作用

接受客户端的连接和创建连接只是应用程序中的一步,更加重要的还是处理传入传出的数据。

netty提供了强大的事件处理机制,允许用户自定义ChannelHandler的实现来处理数据。

方法

ChannelHandler用于处理Channel对应的事件

ChannelHandler接口里面只定义了三个生命周期方法,我们主要实现它的子接口ChannelInboundHandler和ChannelOutboundHandler,

为了便利,框架提供了ChannelInboundHandlerAdapter,ChannelOutboundHandlerAdapter和ChannelDuplexHandler这三个适配类,在使用的时候只需要实现你关注的方法即可

线程安全

ChannelHandler的线程安全性取决于具体的实现,如果线程安全则不同的ChannelPipeline间可以共享,避免每个Channel创建一个ChannelHandler实例;如果线程不安全,则需要为每个Channel创建一个ChannelHandler实例,避免锁竞争带来的损耗;

生命周期

ChannelHandler里面定义三个生命周期方法,分别会在当前ChannelHander加入ChannelHandlerContext中,从ChannelHandlerContext中移除,以及ChannelHandler回调方法出现异常时被回调

interface ChannelHandler定义的生命周期操作如下所示,在ChannelHandler被添加到ChannelPipeline中或者被ChannelPipeline中移除时会调用这些操作。

这些方法中的每一个都接受一个ChannelHandlerContext参数。

状态 描述
handlerAdded 当把 ChannelHandler 添加到 ChannelPipeline 中时被调用
handlerRemoved 当从 ChannelPipeline 中移除 ChannelHandler 时被调用
exceptionCaught 当处理过程中在 ChannelPipeline 中有错误时被调用

子接口

ChannelHandler有两个重要的子接口:

ChannelInboundHandler——处理入站数据以及各种状态变化;

ChannelOutboundHandler——处理出站数据并且允许拦截所有的操作。

回调方法触发的时机

回调方法 触发时机
channelRegistered 当前channel注册到EventLoop
channelUnregistered 当前channel从EventLoop取消注册
channelActive 当前channel激活的时候
channelInactive 当前channel不活跃的时候,也就是当前channel到了它生命周期末
channelRead 当前channel从远端读取到数据
channelReadComplete channel read消费完读取的数据的时候被触发
userEventTriggered 用户事件触发的时候
channelWritabilityChanged channel的写状态变化的时候触发

可以注意到每个方法都带了ChannelHandlerContext作为参数,具体作用是,在每个回调事件里面,处理完成之后,使用ChannelHandlerContext的fireChannelXXX方法来传递给下个ChannelHandler,netty的codec模块和业务处理代码分离就用到了这个链路处理

ChannelOutboundHandler

回调方法 触发时机 client server bind bind操作执行前触发 false true connect connect 操作执行前触发 true false disconnect disconnect 操作执行前触发 true false close close操作执行前触发 false true deregister deregister操作执行前触发 / / read read操作执行前触发 true true write write操作执行前触发 true true flush flush操作执行前触发 true true

注意到一些回调方法有ChannelPromise这个参数,我们可以调用它的addListener注册监听,当回调方法所对应的操作完成后,会触发这个监听 下面这个代码,会在写操作完成后触发,完成操作包括成功和失败

public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
    ctx.write(msg,promise);
    System.out.println("out write");
    promise.addListener(new GenericFutureListener<Future<? super Void>>() {
        @Override
        public void operationComplete(Future<? super Void> future) throws Exception {
            if(future.isSuccess()){
                System.out.println("OK");
            }
        }
    });
}

ChannelInboundHandler和ChannelOutboundHandler的区别

个人感觉in和out的区别主要在于ChannelInboundHandler的channelRead和channelReadComplete回调和ChannelOutboundHandler的write和flush回调上,ChannelOutboundHandler的channelRead回调负责执行入栈数据的decode逻辑,ChannelOutboundHandler的write负责执行出站数据的encode工作。

其他回调方法和具体触发逻辑有关,和in与out无关。

ChannelHandlerContext

每个ChannelHandler通过add方法加入到ChannelPipeline中去的时候,会创建一个对应的ChannelHandlerContext,并且绑定,ChannelPipeline实际维护的是ChannelHandlerContext 的关系

在DefaultChannelPipeline源码中可以看到会保存第一个ChannelHandlerContext以及最后一个ChannelHandlerContext的引用

final AbstractChannelHandlerContext head;
final AbstractChannelHandlerContext tail;

而在AbstractChannelHandlerContext源码中可以看到

volatile AbstractChannelHandlerContext next;
volatile AbstractChannelHandlerContext prev;

每个ChannelHandlerContext之间形成双向链表

ChannelPipeline

是什么

ChannelPipeline是ChannelHandler实例的列表(或则说是容器),用于处理或截获通道的接收和发送数据。

ChannelPipeline提供了一种高级的截取过滤器模式,让用户可以在ChannelPipeline中完全控制一个事件及如何处理ChannelHandler与ChannelPipeline的交互。

可以这样说,一个新的通道就对应一个新的ChannelPipeline并附加至通道。

一旦连接,通道Channel和ChannelPipeline之间的耦合是永久性的。

通道Channel不能附加其他的ChannelPipeline或从ChannelPipeline分离。

和 Channel 的关系

在Channel创建的时候,会同时创建ChannelPipeline

protected AbstractChannel(Channel parent) {
    this.parent = parent;
    id = newId();
    unsafe = newUnsafe();
    pipeline = newChannelPipeline();
}

在ChannelPipeline中也会持有Channel的引用

protected DefaultChannelPipeline newChannelPipeline() {
    return new DefaultChannelPipeline(this);
}

ChannelPipeline会维护一个ChannelHandlerContext的双向链表

final AbstractChannelHandlerContext head;
final AbstractChannelHandlerContext tail;

链表的头尾有默认实现

protected DefaultChannelPipeline(Channel channel) {
    this.channel = ObjectUtil.checkNotNull(channel, "channel");
    succeededFuture = new SucceededChannelFuture(channel, null);
    voidPromise =  new VoidChannelPromise(channel, true);

    tail = new TailContext(this);
    head = new HeadContext(this);

    head.next = tail;
    tail.prev = head;
}

我们添加的自定义ChannelHandler会插入到head和tail之间,如果是ChannelInboundHandler的回调,根据插入的顺序从左向右进行链式调用,ChannelOutboundHandler则相反。

具体关系如下,但是下图没有把默认的head和tail画出来,这两个ChannelHandler做的工作相当重要

tail-head

上面的整条链式的调用是通过Channel接口的方法直接触发的,如果使用ChannelContextHandler的接口方法间接触发,链路会从ChannelContextHandler对应的ChannelHandler开始,而不是从头或尾开始

HeadContext

HeadContext实现了ChannelOutboundHandler,ChannelInboundHandler这两个接口

class HeadContext extends AbstractChannelHandlerContext
            implements ChannelOutboundHandler, ChannelInboundHandler

因为在头部,所以说HeadContext中关于in和out的回调方法都会触发

关于ChannelInboundHandler,HeadContext的作用是进行一些前置操作,以及把事件传递到下一个ChannelHandlerContext的ChannelInboundHandler中去 看下其中channelRegistered的实现

public void channelRegistered(ChannelHandlerContext ctx) throws Exception {
    invokeHandlerAddedIfNeeded();
    ctx.fireChannelRegistered();
}

从语义上可以看出来在把这个事件传递给下一个ChannelHandler之前会回调ChannelHandler的handlerAdded方法

而有关ChannelOutboundHandler接口的实现,会在链路的最后执行,看下write方法的实现

public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
    unsafe.write(msg, promise);
}

这边的unsafe接口封装了底层Channel的调用,之所以取名为unsafe,是不需要用户手动去调用这些方法。

这个和阻塞原语的unsafe不是同一个也就是说,当我们通过Channel接口执行write之后,会执行ChannelOutboundHandler链式调用,在链尾的HeadContext ,在通过unsafe回到对应Channel做相关调用

从netty Channel接口的实现就能论证这个

public ChannelFuture write(Object msg) {
    return pipeline.write(msg);
}

TailContext

TailContext实现了ChannelInboundHandler接口,会在ChannelInboundHandler调用链最后执行,只要是对调用链完成处理的情况进行处理,看下channelRead实现

public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
    onUnhandledInboundMessage(msg);
}

如果我们自定义的最后一个ChannelInboundHandler,也把处理操作交给下一个ChannelHandler,那么就会到TailContext,在TailContext会提供一些默认处理

protected void onUnhandledInboundMessage(Object msg) {
    try {
        logger.debug(
                "Discarded inbound message {} that reached at the tail of the pipeline. " +
                        "Please check your pipeline configuration.", msg);
    } finally {
        ReferenceCountUtil.release(msg);
    }
}

比如channelRead中的onUnhandledInboundMessage方法,会把msg资源回收,防止内存泄露 强调一点的是,如果要执行整个链路,必须通过调用Channel方法触发,ChannelHandlerContext引用了ChannelPipeline,所以也能间接操作channel的方法,但是会从当前ChannelHandlerContext绑定的ChannelHandler作为起点开始,而不是ChannelHandlerContext的头和尾 这个特性在不需要调用整个链路的情况下可以使用,可以增加一些效率

上述组件的关系

channel-components-relationship

每个Channel会绑定一个ChannelPipeline,ChannelPipeline中也会持有Channel的引用

ChannelPipeline持有ChannelHandlerContext链路,保留ChannelHandlerContext的头尾节点指针

每个ChannelHandlerContext会对应一个ChannelHandler,也就相当于ChannelPipeline持有ChannelHandler链路

ChannelHandlerContext同时也会持有ChannelPipeline引用,也就相当于持有Channel引用

ChannelHandler链路会根据Handler的类型,分为InBound和OutBound两条链路

ChannelHandler适配器

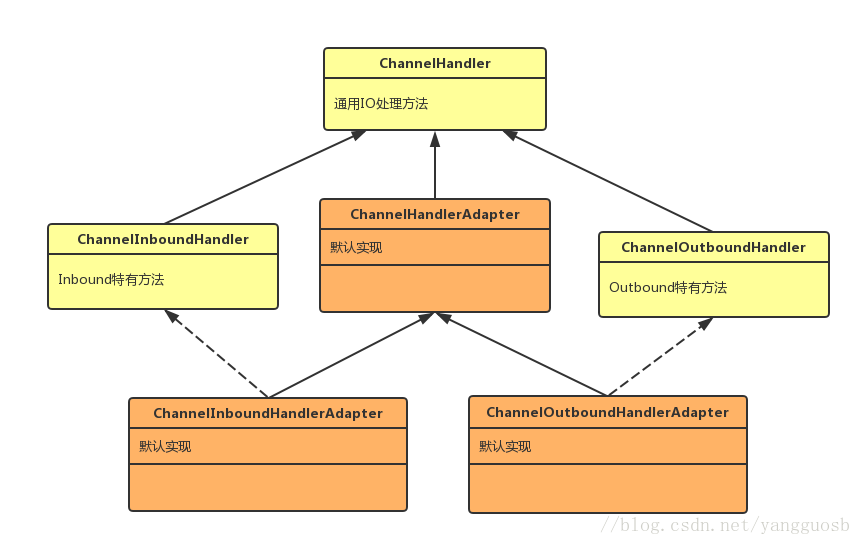

ChannelInboundHandlerAdapter和ChannelOutboundHandlerAdapter类作为自己的ChannelHandler的适配器类。这两个适配器分别提供了ChannelInboundHandler和ChannelOutboundHandler的基本实现。通过扩展抽象类ChannelHandlerAdapter,它们获得了它们共同的超接口ChannelHandler的方法。生成的类的层次结构如:

ChannelHandlerAdapter还提供了实用方法isSharable()。如果其对应的实现被标注为Sharable,那么 这个方法将返回true,表示它可以被添加到多个ChannelPipeline中。(@Sharable注解)

在ChannelInboundHandlerAdapter和ChannelOutboundHandlerAdapter中所提供的方法体调用了其相关联的ChannelHandlerContext上的等效方法,从而将事件转发到了ChannelPipeline中的下一个ChannelHandler中。

小结

这里面的知识点比较多,感觉梳理的特乱乱。

暂时先放在这里,然后统一简化。

TODO…
