Lucene 基础知识

读写流程

Lucene的写流程和读流程如图1所示。

Lucene的写流程和读流程

其中,虚线箭头(a、b、c、d)表示写索引的主要过程,实线箭头(1-9)表示查询的主要过程。

核心模块

Lucene中的主要模块(见图1)及模块说明如下。

analysis模块:主要负责词法分析及语言处理,也就是我们常说的分词,通过该模块可最终形成存储或者搜索的最小单元Term。

index模块:主要负责索引的创建工作。

store模块:主要负责索引的读写,主要是对文件的一些操作,其主要目的是抽象出和平台文件系统无关的存储。

queryParser:主要负责语法分析,把我们的查询语句生成Lucene底层可以识别的条件。

search模块:主要负责对索引的搜索工作。

similarity模块:主要负责相关性打分和排序的实现。

核心术语

下面介绍Lucene中的核心术语。

Term:是索引里最小的存储和查询单元,对于英文来说一般指一个单词,对于中文来说一般指一个分词后的词。

词典(Term Dictionary,也叫作字典):是Term的集合。词典的数据结构可以有很多种,每种都有自己的优缺点,比如:排序数组通过二分查找来检索数据;HashMap(哈希表)比排序数组的检索速度更快,但是会浪费存储空间;fst(finite-state transducer)有更高的数据压缩率和查询效率,因为词典是常驻内存的,而fst有很好的压缩率,所以fst在Lucene的新版本中有非常多的使用场景,也是默认的词典数据结构。

倒排表(Posting List):一篇文章通常由多个词组成,倒排表记录的是某个词在哪些文章中出现过。

正向信息:原始的文档信息,可以用来做排序、聚合、展示等。

段(segment):索引中最小的独立存储单元。一个索引文件由一个或者多个段组成。在Lucene中的段有不变性,也就是说段一旦生成,在其上只能有读操作,不能有写操作。

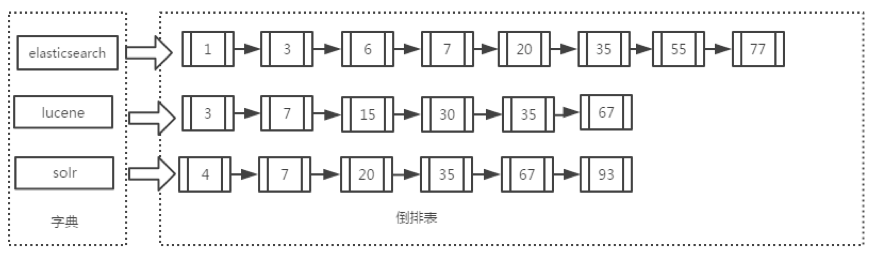

Lucene的底层存储格式如图2所示。

图5-2由词典和倒排表两部分组成,其中的词典就是Term的集合。词典中的Term指向的文档链表的集合,叫作倒排表。词典和倒排表是Lucene中很重要的两种数据结构,是实现快速检索的重要基石。词典和倒排表是分两部分存储的,在倒排表中不但存储了文档编号,还存储了词频等信息。

5-2

在图2所示的词典部分包含三个词条(Term):elasticsearch、lucene和solr。

词典数据是查询的入口,所以这部分数据是以fst的形式存储在内存中的。

在倒排表中,“lucene”指向有序链表3,7,15,30,35,67,表示字符串“lucene”在文档编号为3、7、15、30、35、67的文章中出现过,elasticsearch和solr同理。

检索方式

在Lucene的查询过程中的主要检索方式有以下四种。

1.单个词查询

指对一个Term进行查询。

比如,若要查找包含字符串“lucene”的文档,则只需在词典中找到Term“lucene”,再获得在倒排表中对应的文档链表即可,如图3所示。

图3

2. AND

指对多个集合求交集。

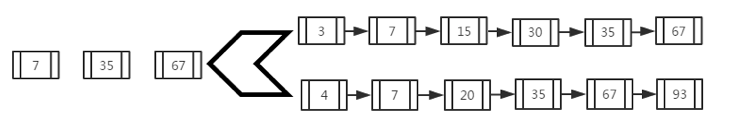

比如,若要查找既包含字符串“lucene”又包含字符串“solr”的文档,则查找步骤如下。

在词典中找到Term“lucene”,得到“lucene”对应的文档链表。

在词典中找到Term“solr”,得到“solr”对应的文档链表。

合并链表,对两个文档链表做交集运算,合并后的结果既包含“lucene”,也包含“solr”。

如图4所示。

图4

3.OR

指对多个集合求并集。比如,若要查找包含字符串“lucene”或者包含字符串“solr”的文档,则查找步骤如下。

在词典中找到Term“lucene”,得到“lucene”对应的文档链表。

在词典中找到Term“solr”,得到“solr”对应的文档链表。

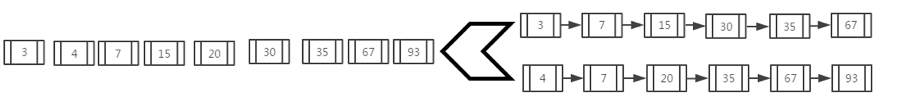

合并链表,对两个文档链表做并集运算,合并后的结果包含“lucene”或者包含“solr”,如图5所示。

图5

4. NOT

指对多个集合求差集。比如,若要查找包含字符串“solr”但不包含字符串“lucene”的文档,则查找步骤如下。

在词典中找到Term“lucene”,得到“lucene”对应的文档链表。

在词典中找到Term“solr”,得到“solr”对应的文档链表。

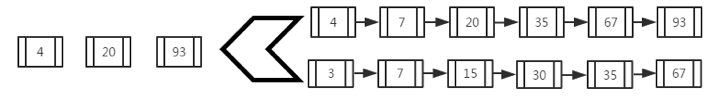

合并链表,对两个文档链表做差集运算,用包含“solr”的文档集减去包含“lucene”的文档集,运算后的结果就是包含“solr”但不包含“lucene”,如图6所示。

图6

通过上述四种查询方式,我们不难发现,由于Lucene是以倒排表的形式存储的,所以在Lucene的查找过程中只需在词典中找到这些Term,根据Term获得文档链表,然后根据具体的查询条件对链表进行交、并、差等操作,就可以准确地查到我们想要的结果,相对于在关系型数据库中的“like”查找要做全表扫描来说,这种思路是非常高效的。虽然在索引创建时要做很多工作,但这种一次生成、多次使用的思路也是非常高明的。

分段存储

在早期的全文检索中为整个文档集合建立了一个很大的倒排索引,并将其写入磁盘中,如果索引有更新,就需要重新全量创建一个索引来替换原来的索引。这种方式在数据量很大时效率很低,并且由于创建一次索引的成本很高,所以对数据的更新不能过于频繁,也就不能保证时效性。

现在,在搜索中引入了段的概念(将一个索引文件拆分为多个子文件,则每个子文件叫作段),每个段都是一个独立的可被搜索的数据集,并且段具有不变性,一旦索引的数据被写入硬盘,就不可再修改。

写操作

在分段的思想下,对数据写操作的过程如下。

新增。当有新的数据需要创建索引时,由于段的不变性,所以选择新建一个段来存储新增的数据。

删除。当需要删除数据时,由于数据所在的段只可读,不可写,所以Lucene在索引文件下新增了一个.del的文件,用来专门存储被删除的数据id。当查询时,被删除的数据还是可以被查到的,只是在进行文档链表合并时,才把已经删除的数据过滤掉。被删除的数据在进行段合并时才会真正被移除。

更新。更新的操作其实就是删除和新增的组合,先在.del文件中记录旧数据,再在新段中添加一条更新后的数据。

段不变性的优点如下

不需要锁。因为数据不会更新,所以不用考虑多线程下的读写不一致情况。

可以常驻内存。段在被加载到内存后,由于具有不变性,所以只要内存的空间足够大,就可以长时间驻存,大部分查询请求会直接访问内存,而不需要访问磁盘,使得查询的性能有很大的提升。

缓存友好。在段的声明周期内始终有效,不需要在每次数据更新时被重建。

增量创建。分段可以做到增量创建索引,可以轻量级地对数据进行更新,由于每次创建的成本很低,所以可以频繁地更新数据,使系统接近实时更新。

段不变性的缺点如下

当对数据进行删除时,旧数据不会被马上删除,而是在.del文件中被标记为删除。而旧数据只能等到段更新时才能真正被移除,这样会有大量的空间浪费。

更新。更新数据由删除和新增这两个动作组成。若有一条数据频繁更新,则会有大量的空间浪费。

由于索引具有不变性,所以每次新增数据时,都需要新增一个段来存储数据。当段的数量太多时,对服务器的资源(如文件句柄)的消耗会非常大,查询的性能也会受到影响。

在查询后需要对已经删除的旧数据进行过滤,这增加了查询的负担。

为了提升写的性能,Lucene并没有每新增一条数据就增加一个段,而是采用延迟写的策略,每当有新增的数据时,就将其先写入内存中,然后批量写入磁盘中。若有一个段被写到硬盘,就会生成一个提交点,提交点就是一个用来记录所有提交后的段信息的文件。一个段一旦拥有了提交点,就说明这个段只有读的权限,失去了写的权限;相反,当段在内存中时,就只有写数据的权限,而不具备读数据的权限,所以也就不能被检索了。从严格意义上来说,Lucene或者Elasticsearch并不能被称为实时的搜索引擎,只能被称为准实时的搜索引擎。

写索引的流程如下。

新数据被写入时,并没有被直接写到硬盘中,而是被暂时写到内存中。Lucene默认是一秒钟,或者当内存中的数据量达到一定阶段时,再批量提交到磁盘中,当然,默认的时间和数据量的大小是可以通过参数控制的。通过延时写的策略,可以减少数据往磁盘上写的次数,从而提升整体的写入性能。如图7所示。

图7

在达到触发条件以后,会将内存中缓存的数据一次性写入磁盘中,并生成提交点。

清空内存,等待新的数据写入。如图8所示。

图8

从上述流程可以看出,数据先被暂时缓存在内存中,在达到一定的条件再被一次性写入硬盘中,这种做法可以大大提升数据写入的速度。

但是,由于数据先被暂时存放在内存中,并没有真正持久化到磁盘中,所以如果这时出现断电等不可控的情况,就会丢失数据,为此,Elasticsearch添加了事务日志,来保证数据的安全,参见5.2.3节。

段合并策略

虽然分段比每次都全量创建索引有更高的效率,但由于在每次新增数据时都会新增一个段,所以经过长时间的积累,会导致在索引中存在大量的段,当索引中段的数量太多时,不仅会严重消耗服务器的资源,还会影响检索的性能。

因为索引检索的过程是:查询所有段中满足查询条件的数据,然后对每个段里查询的结果集进行合并,所以为了控制索引里段的数量,我们必须定期进行段合并操作。但是如果每次合并全部的段,则将造成很大的资源浪费,特别是“大段”的合并。所以Lucene现在的段合并思路是:根据段的大小先将段进行分组,再将属于同一组的段进行合并。但是由于对超级大的段的合并需要消耗更多的资源,所以Lucene会在段的大小达到一定规模,或者段里面的数据量达到一定条数时,不会再进行合并。所以Lucene的段合并主要集中在对中小段的合并上,这样既可以避免对大段进行合并时消耗过多的服务器资源,也可以很好地控制索引中段的数量。

段合并的主要参数

mergeFactor:每次合并时参与合并的段的最少数量,当同一组的段的数量达到此值时开始合并,如果小于此值则不合并,这样做可以减少段合并的频率,其默认值为10。

SegmentSize:指段的实际大小,单位为字节。

minMergeSize:小于这个值的段会被分到一组,这样可以加速小片段的合并。

maxMergeSize:若一个段的文本数量大于此值,就不再参与合并,因为大段合并会消耗更多的资源。

段合并相关的动作主要有以下两个

对索引中的段进行分组,把大小相近的段分到一组,主要由LogMergePolicyl类来处理。

将属于同一分组的段合并成一个更大的段。

在段合并前对段的大小进行了标准化处理,通过logMergeFactorSegmentSize

计算得出,其中,MergeFactor表示一次合并的段的数量,Lucene默认该数量为10;SegmentSize表示段的实际大小。通过上面的公式计算后,段的大小更加紧凑,对后续的分组更加友好。

段分组的步骤如下

根据段生成的时间对段进行排序,然后根据上述标准化公式计算每个段的大小并且存放到段信息中,后面用到的描述段大小的值都是标准化后的值。如图9所示。

在数组中找到最大的段,然后生成一个由最大段的标准化值作为上限,减去LEVEL_LOG_SPAN(默认值为0.75)后的值作为下限的区间。小于等于上限并且大于下限的段,都被认为是属于同一个组的段,可以合并。

图9

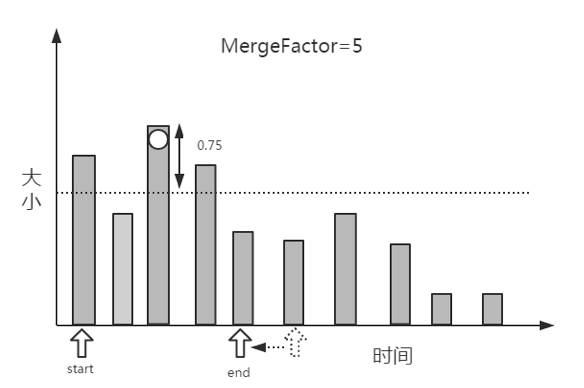

在确定一个分组的上下限值后,就需要查找属于这个分组的段了,具体过程是:创建两个指针(在这里使用指针的概念是为了更好地理解)start和end,start指向数组的第1个段,end指向第start+MergeFactor个段,然后从end逐个向前查找落在区间的段,当找到第1个满足条件的段时,则停止,并把当前段到start之间的段统一分到一个组,无论段的大小是否满足当前分组的条件。如图10所示,第2个段明显小于该分组的下限,但还是被分到了这一组。

图10

这样做的好处如下。

1)增加段合并的概率,避免由于段的大小参差不齐导致段难以合并。

2)简化了查找的逻辑,使代码的运行效率更高。

在分组找到后,需要排除不参加合并的“超大”段,然后判断剩余的段是否满足合并的条件,如图5-10所示,mergeFactor=5,而找到的满足合并条件的段的个数为4,所以不满足合并的条件,暂时不进行合并,继续寻找下一个分组的上下限。

由于在第4步并没有找到满足段合并的段的数量,所以这一分组的段不满足合并的条件,继续进行下一分组段的查找。具体过程是:将start指向end,在剩下的段(从end指向的元素开始到数组的最后一个元素)中寻找最大的段,在找到最大的值后再减去LEVEL_LOG_SPAN的值,再生成一个分组的区间值;然后把end指向数组的第start+MergeFactor个段,逐个向前查找第1个满足条件的段;重复第3步和第4步。

如果一直没有找到满足合并条件的段,则一直重复第5步,直到遍历完整个数组。如图11所示。

图11

在找到满足条件的mergeFactor个段时,就需要开始合并了。但是在满足合并条件的段大于mergeFactor时,就需要进行多次合并,也就是说每次依然选择mergeFactor个段进行合并,直到该分组的所有段合并完成,再进行下一分组的查找合并操作。

通过上述几步,如果找到了满足合并要求的段,则将会进行段的合并操作。因为索引里面包含了正向信息和反向信息,所以段合并的操作分为两部分:一个是正向信息合并,例如存储域、词向量、标准化因子等;一个是反向信息的合并,例如词典、倒排表等。在段合并时,除了需要对索引数据进行合并,还需要移除段中已经删除的数据。

Lucene相似度打分

我们在前面了解到,Lucene的查询过程是:首先在词典中查找每个Term,根据Term获得每个Term所存在的文档链表;然后根据查询条件对链表做交、并、差等操作,链表合并后的结果集就是我们要查找的数据。这样做可以完全避免对关系型数据库进行全表扫描,可以大大提升查询效率。但是,当我们一次查询出很多数据时,这些数据和我们的查询条件又有多大关系呢?其文本相似度是多少呢?本节会回答这两个问题,并介绍Lucene最经典的两个文本相似度算法:基于向量空间模型的算法和基于概率的算法(BM25)。

如果对此算法不太感兴趣,那么只需了解对文本相似度有影响的因子有哪些,哪些是正向的、哪些是逆向的即可,不需要理解每个算法的推理过程。

但是这两个文本相似度算法有很好的借鉴意义。

1.文本相似度的主要影响因子

文本相似度的主要影响因子如下。

tf(termfrequency):指某个词在文档中出现的次数,其值越大,就可认为这篇文章描述的内容与该词越相近,相似度得分就越高。在Lucene中的计算公式为:

termfrequency

其中,t表示Term,d表示文档。

df(inversedocument frequency):这是一个逆向的指标,表示在整个文档集合中包含某个词的文档数量越少,这个词便越重要。公式为:

idf(t) = 1+Log(docCount/(docFreq+1))

其中,docCount表示索引中的文档总数,docFreq表示包含Term t的文档数,分母中docFreq+1是为了防止分母为0。

Length:这也是一个逆向的指标,表示在同等条件下,搜索词所在文档的长度越长,搜索词和文档的相似度就越低;文档的长度越短,相似度就越高。例如“lucene”出现在一篇包含10个字的文档中和一篇包含10000个字的文档中,那么我们可以认为10个字的那篇文章与“lucene”更相关。

调节

Lucene为了更好地调节相似度得分,增加了以下几种boost值。

term boost:查询在语句中每个词的权重,可以在查询中设定某些词更重要。

document boost:文档的权重,在创建索引时设置某些文档比其他文档更重要。比如我国某大型搜索引擎网站可以将其域名下网站的boost值设置得比其他网站的大一些,当有查询过来时,其域名下的网站就会有更好的排名。

field boost:域的权重,就是字段的权重,表明某些字段比其他字段更重要。比如,在有标题和正文的网站中,命中标题要比命中正文重要得多。

query boost():查询条件的权重,在复合查询时使用,这种用法不常见。
