workflow-bpmn-modeler

🔥 本项目基于 vuebpmn.io@7.0 ,实现 flowable 的工作流设计器

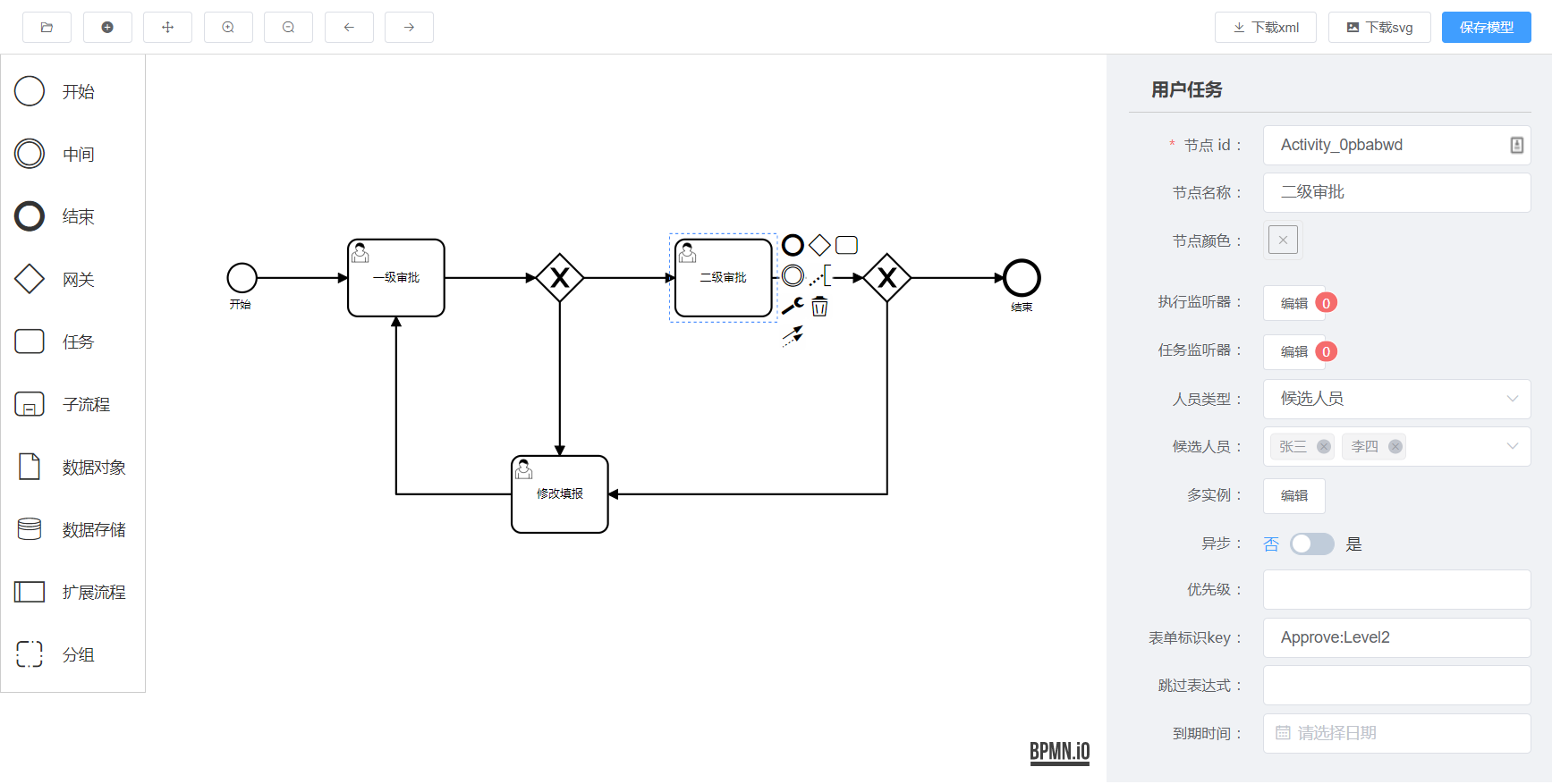

预览 📟

20200930030243

在线 demo 📢

👉 https://nayacco.github.io/workflow-bpmn-modeler/demo/

安装 ⏳

  [bash]
1
2
# 安装 yarn add workflow-bpmn-modeler

使用说明 👣

  [vue]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
<template> <div> <bpmn-modeler ref="refNode" :xml="xml" :users="users" :groups="groups" :categorys="categorys" :is-view="false" @save="save" /> </div> </template> <script> import bpmnModeler from "workflow-bpmn-modeler"; export default { components: { bpmnModeler, }, data() { return { xml: "", // 后端查询到的xml users: [ { name: "披头士", id: "1" }, { name: "滚石乐队", id: "2" }, { name: "平克·佛洛伊德", id: "3" }, ], groups: [ { name: "web", id: "4" }, { name: "java", id: "5" }, { name: "python", id: "6" }, ], categorys: [ { name: "音乐", id: "7" }, { name: "文章", id: "8" }, ], }; }, methods: { getModelDetail() { // 发送请求,获取xml // this.xml = response.xml }, save(data) { console.log(data); // { process: {...}, xml: '...', svg: '...' } }, }, }; </script>

iframe 部署 🎪

如果你的项目是 jquery 或 react 类项目,可以通过 iframe 的方式集成该流程设计器

本仓库通过 github pages 部署了静态页面,使用 jsdelivr 做 cdn ,国内访问也非常快速,所以你可以直接集成本仓库的页面,因为全部白嫖了 github 的资源,没有自己建服务器维护,所以不用担心资源失效问题。

当然你也可以在 docs/lib 文件夹下下载对应的版本,进行本地部署。

集成方式如下(ps:可直接拷贝以下代码到一个html文件中试一下):

  [html]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
<!DOCTYPE html> <html lang="en"> <body> <iframe src="https://nayacco.github.io/workflow-bpmn-modeler/cdn/0.2.8/" id="myFrame" frameborder="0" width="100%" height="800px"> </iframe> <script> let myFrame = document.getElementById("myFrame"); // 获取到流程详情 window.addEventListener("message", (event) => { console.log(event.data); // { xml: 'xxx', img: 'xxx', process: {} } }); myFrame.onload = () => { let postMsg = { xml: "", // 后端查询到的xml,新建则为空串 users: [ { name: "张三1", id: "zhangsan" }, { name: "李四1", id: "lisi" }, { name: "王五1", id: "wangwu" }, ], groups: [ { name: "web组1", id: "web" }, { name: "java组1", id: "java" }, { name: "python组1", id: "python" }, ], categorys: [ { name: "OA1", id: "oa" }, { name: "财务1", id: "finance" }, ], isView: false } // 设置初始化值 myFrame.contentWindow.postMessage(postMsg, "*") } </script> </body> </html>

关于定制 🛠

本组件对标的是 flowable 官方设计器,也就是实现 flowable 的 xml 规则标准,里面所用名词也都是官方文档中的专业术语。

所以这个组件只是程序员在开发阶段,自己建模导出 xml 的工具,试图定制该建模器的行为都是不对的,不要把业务带到建模器中来!

自己的业务应该另行开发增删改查来实现。

该组件未来也不会升级 UI 库和 vue。不管库是否兼容,通过 iframe 的方式集成建模器才是最简单正确的方式。

License 📄

MIT

Copyright (c) 2020-present, charles

参考资料

https://github.com/Nayacco/workflow-bpmn-modeler
